寸法図 (単位:mm)



一般タイプ





支柱基礎付きタイプ

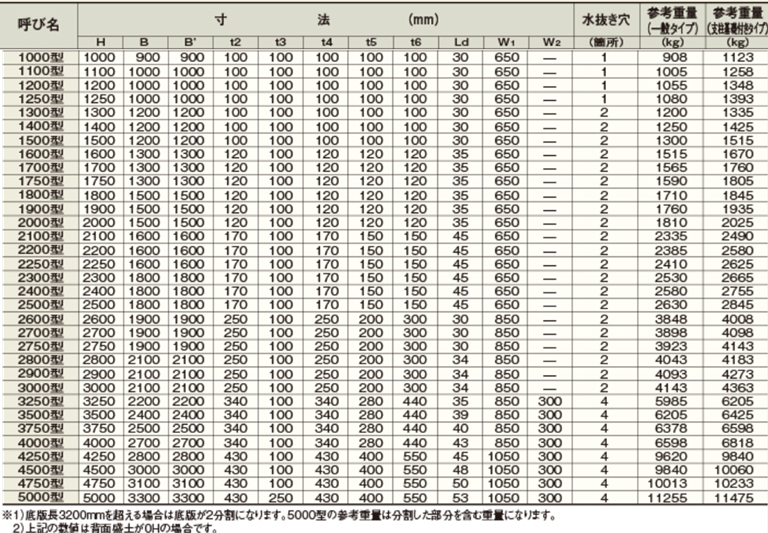

■寸法表




標準規格外品について


(1) 製品の天端を斜切りにすることができます。
   [一般タイプ] 勾配…25%以下とします。
   [支柱基礎付きタイプ] 勾配…12.5%以下とします。
   *単体での最大勾配を示しており、支柱建込用穴の深さは別途検討が必要になります。

(2) 製品の短寸は995mmの長さまで対応することができます。

(3) オプションで前面壁に化粧を施すことができます。
  化粧部分の意匠厚は40mm相当まで対応可能です。
