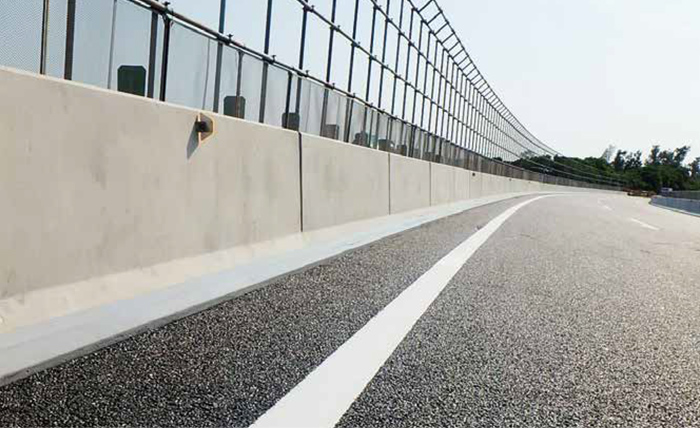

特長

1. SS種の衝撃度に対応

   新たにSS種対応型を規格に追加

   従来のSB種対応型に加え、新たにSS種対応型を製品規格に追加しました。
   「防護柵の設置基準」に示された「新幹線などと交差または近接する区間」への設置が可能になりました。

   	SB種対応型	SS種対応型
   衝突速度	65(km/h)	100(km/h)
   衝撃度	280(kJ)	650(kJ)

2. 急速施工

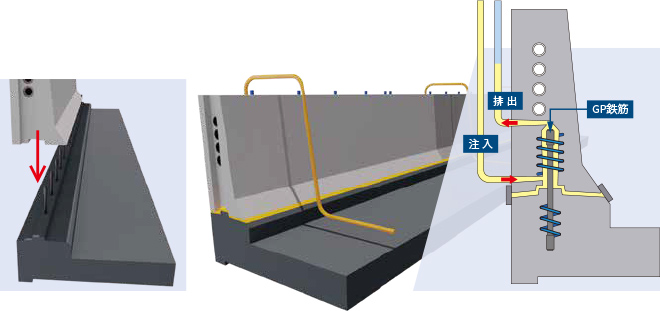

   急速施工のポイントは、GP鉄筋とせん断キー［特徴5］

   床版との接合は、床版から突き出したアンカーボルトに壁部材ブロックを被せ、無収縮モルタルを充填して完了。
   シンプルな接合構造によって急速施工を実現します。



3. 耐久性

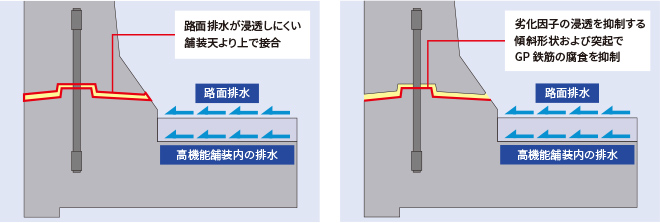

   路面排水が浸入しにくい接合位置とこだわりの形状

   床版との接合面を、路面排水が浸透しにくい高さに配置。凸凹形状と相まって劣化因子の浸入を抑制します。



4. GP鉄筋

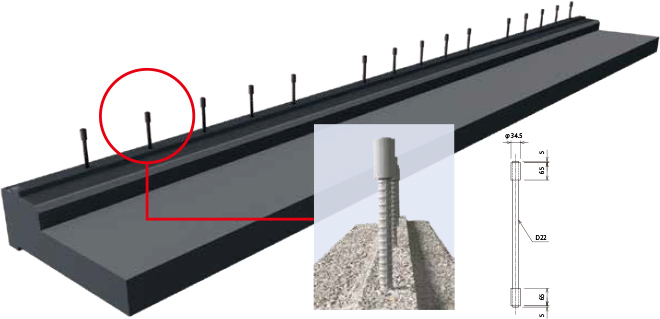

   異形鉄筋の両端部に鋼管パイプを圧着。鉄筋の引張強さを保証

   グリップを圧着した鉄筋にエポキシ樹脂塗装を施した高耐久なアンカーボルトを使用します。



5. せん断キー

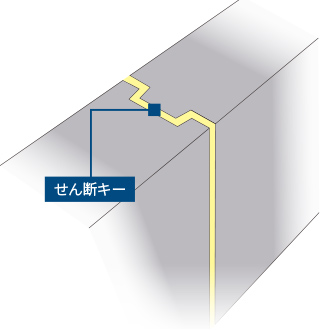

   ブロック間目地はせん断キーのみ

   壁部材同士は、せん断キーによって荷重が伝達される構造です。
   接合作業は、せん断キーの間隙に無収縮モルタルを充填して完了です。



   アンカー材規格

   	SB種対応型	SS種対応型
   名称	GP鉄筋	GPアンカー
   材質	SD345	SNB7
   降伏点 （耐力）	345-440N/㎟	725N/㎟以上
   呼び	D22	M22
   両端処理	鋼管を圧着	高ナットを固定
   表面処理	エポキシ樹脂塗装
