クイック壁高欄の施工手順

クイック壁高欄の施工動画はこちら(YouTubeが開きます）

❶ 準備工

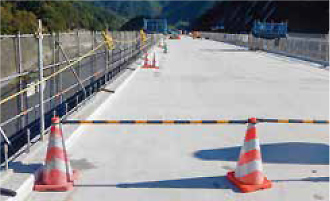

■現地確認

施工に先立って、床版の施工状態、アンカーボルトの設置状態などを確認します。

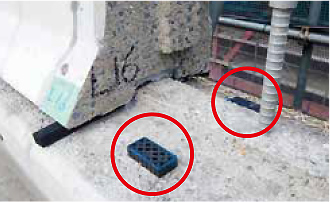

■ライナープレート設置

ライナープレートの必要厚さは、測量の上、事前に確認して下さい。

❷ 据付工

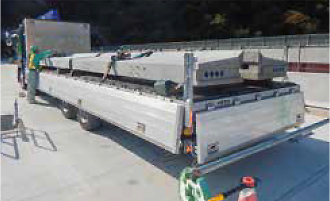

■搬入

クイック壁高欄は、寝かせた状態で運搬・搬入します。

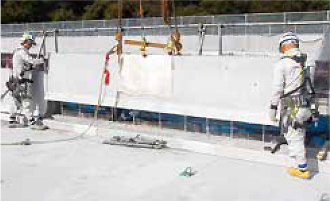

■建て込み

GP鉄筋の位置を確認しながら、アンカーボルト孔に当たらないように壁部材をゆっくり降ろしていきます。

❸ 型枠工

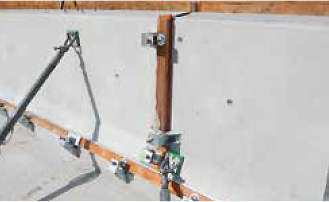

■目地型枠の取付

エスセイバーH2は非常に流動性が高いため、型枠の取付は隙間が生じないように慎重に行って下さい。

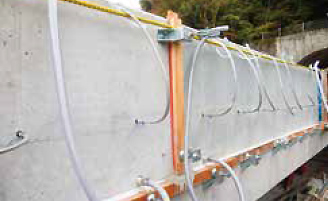

■注入・排出ホースの取付

ホースは抜け落ちないように、注入･排出孔にしっかりと差し込んで下さい。
※写真は無収縮モルタルを充填完了した状態です。

❹ 無収縮モルタル充填工

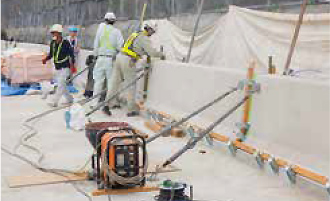

■充填作業A

すべての排出孔からの排出を確認します。排出が確認できたホースは速やかに折り曲げて閉じるようにして下さい。

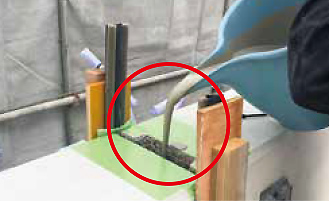

■充填作業B

鉛直目地部の充填は目地天端部から行います。

❺ 養生・脱型・仕上げ

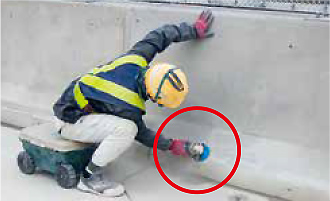

■仕上げ

無収縮モルタルがコンクリート表面から突出している箇所等は、必要に応じて、研削砥石等で仕上げを行って下さい。

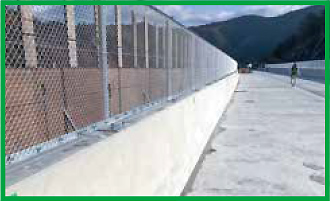

■施工完了
